[GELÖST] Lawo Monitor Konfig - Keine Reaktion auf IBIS, 25 Oct. 2023 12:35
|
|
Moin,
nun habe ich endlich geschafft an einen Lawo-Monitor zu kommen. Das Programmieren läuft an sich auch gut, nur leider reagiert er bei keiner Programmierung auf die IBIS-Daten. Uhrzeit zeigt 00:00 und Linie 0. Der Rest bleibt leer. Wenn ich etwas sende, kommt vom Monitor a0 als Antwort. Hat da jemand ne Idee, was mir vllt entgeht?
MfG Julius
Geändert von JuliusGTV am 6.Nov.2023 14:28
|
|
| |
Beitragsbewertung:
|
michael.routchkan
Siedler
4 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 25 Oct. 2023 13:19
|
Hallo Julius,
was für einen Monitor hast du? verwendest du InfoTED?
1. es kann sein, dass der Monitor auf eine falsche adresse konfiguriert ist
2. IBIS-Protokol in der Konfiguration falsch eingestellt.
Gruß,
Michael
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 25 Oct. 2023 14:39
|
Klar Infoted. Ist ein alter Monitor. Konfig hängt an. Habe auch 2 weitere von anderen Leuten probiert. Nichts.

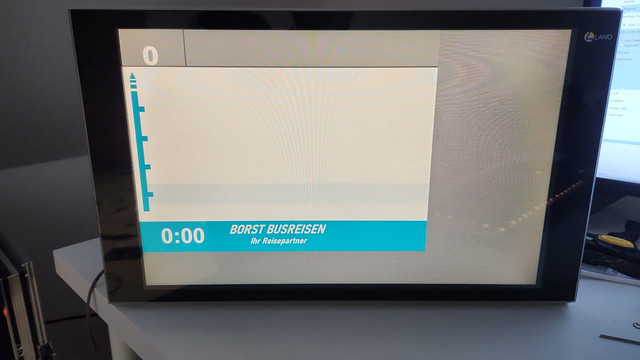

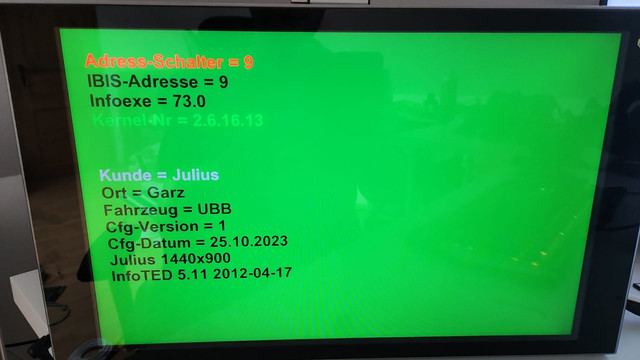

hier noch ein Bild mit geladener Konfig. Ist nur gerade eine andere drauf, daher die unpassende Auflösung. Verhält sich bei meiner aber genauso, nur passende Auflösung.
[Kunde]
Name = Julius
Ort = Garz
Version = 1
Datum = 25.10.2023
Fahrzeug = UBB
Kommentar = "Julius 1440x900"
[Anzeige]
Taktzeit = 0
Wagenhaelttaktzeit = 500
Adresse = 9
Hstindex = xITele
DS21aAVariante = Unique
Worttrenner = " -+.,;:!$%&/()=?#*<>"
ZielAdresse = 1
// Uhrzeit
Uhrzeitformat = 2 // immer 2 stellige Stunden
// Dauer der Diagnoseausgabe beim Hochlauf
Hochlaufzeit = 300 // x 1/100 Sekunden
[Grafikdateien]
Hintergrund = "hintergrund.png"
Font1 = "Arial"
// Farbenliste
// Farbe1 = 7,170,202 ; HBlau
// Farbe1 = 255,255,255 ; Weiß
// Farbe1 = 1, 30, 70 ; DBlau
// Farbe1 = 255, 0, 0 ; Rot
[Ansage]
// AnsageDatensatz = hP
// Testansage = "testansage.mp3"
// EinVerzoegerung = 1000
// AusVerzoegerung = 100
// Pegel = 6
// Aufblendzeit = 10
[Auswahlneu]
// Diagnoseausgabe
Auswahl = 4, Hochlauf == 1 | Linie == 999
// default (Fahrwegsausgabe)
Auswahl = 0, 1
[Sequenz]
// SeqNr Teil Feldliste Zeit steuer Bild bei Infotainment
// default
Sequenz = 0, 0, 0, 0, 0, "hintergrund.png"
// Diagnoseausgabe
Sequenz = 4, 0, 9, 0, 0, "diaghint.png"
[Feldliste]
// Nr der Feldliste, Nr des Feldes
// Linienverlauf
Feld = 0,1 // Wagen haelt
Feld = 0,2 // Linennummer DS001/DS001a
Feld = 0,3 // letzteHaltestelle
Feld = 0,4 // Nächste Haltestelle DS009
Feld = 0,5 // Folgehaltestelle DS021 HstIndex1
Feld = 0,6 // Folgehaltestelle DS021 HstIndex2
Feld = 0,7 // Folgehaltestelle DS021 HstIndex3
Feld = 0,8 // Folgehaltestelle DS021 HstIndex3
Feld = 0,9 // Uhrzeit
// Diagnose
Feld = 9,100 // Adresse Hardware
Feld = 9,101 // Adresse Software
Feld = 9,102 // Firmware
Feld = 9,103 // Kernel
Feld = 9,104 // Kundenname
Feld = 9,105 // Ort
Feld = 9,106 // Fahrzeug
Feld = 9,107 // CFG-Version
Feld = 9,108 // CFG-Datum
Feld = 9,109 // Kommentar
Feld = 9,110 // InfoTED-Version
[Feld = 1] // Wagen haelt
Feldnummer = 1
Wagenhaelt = "Wagen Hält"
XPosition = 560
YPosition = 670
Breite = 350
Hoehe = 64
Fonthoehe = 64
Texttyp = Statisch
Textdarstellung = original
Position = zentriert
FontIndex = 1
Spacing = 1
transparent = 1
Farbe1 = 255, 0, 0 ; Rot
[Feld = 2] // Linennummer DS001/DS001a
Feldnummer = 1
XPosition = 73
YPosition = 14
Breite = 115
Hoehe = 27
Fonthoehe = 27
Texttyp = Linie
Position = links
FontIndex = 1
Textdarstellung = original
Farbe1 = 255,255,255 ; Weiß
[Feld = 3] // letzteHaltestelle
Feldnummer = 1
XPosition = 83 // horizontal
YPosition = 320 // vertikal
Breite = 758
Hoehe = 75
MinimaleFonthoehe = 37
Texttyp = letzteHaltestelle
Textdarstellung = original
Position = links // zentriert
FontIndex = 1 // Arial
Farbe1 = 255,255,255 // weiß
Folgefelder = 2 // 2=zwei-zeilige Ausgabe
Autosize = 1 // bei 2 Zeilen Feldhoehe und Fonthoehe halbieren
Zeilenabstand = 0 // Abstand zwischen den zwei Zeilen, für Fontskalierung
FolgefeldAbstandY = 0 // Verschiebung der zweiten Ziele nach oben
[Feld = 4] // Nächste Haltestelle DS009
Feldnummer = 1
XPosition = 83 // horizontal
YPosition = 320 // vertikal
Breite = 500
Hoehe = 55
Fonthoehe = 55
Texttyp = HaltestelleDS009
Textdarstellung = original
Position = links // links
FontIndex = 1 // Arial
Farbe1 = 255,255,255 // weiß
[Feld = 5] // Folgehaltestelle DS021 HstIndex1
Feldnummer = 1
XPosition = 83 // horizontal
YPosition = 407 // vertikal
Breite = 500
Hoehe = 39
Fonthoehe = 39
Texttyp = HaltestelleDS021
HstIndex = 1
Textdarstellung = original
Position = links // links
FontIndex = 1 // Arial
Farbe1 = 255,255,255 // weiß
[Feld = 6] // Folgehaltestelle DS021 HstIndex2
Feldnummer = 1
XPosition = 83 // horizontal
YPosition = 457 // vertikal
Breite = 500
Hoehe = 39
Fonthoehe = 39
Texttyp = HaltestelleDS021
HstIndex = 2
Textdarstellung = original
Position = links // links
FontIndex = 1 // Arial
Farbe1 = 255,255,255 // weiß
[Feld = 7] // Folgehaltestelle DS021 HstIndex3
Feldnummer = 1
XPosition = 83 // horizontal
YPosition = 507 // vertikal
Breite = 500
Hoehe = 39
Fonthoehe = 39
Texttyp = HaltestelleDS021
HstIndex = 3
Textdarstellung = original
Position = links // links
FontIndex = 1 // Arial
Farbe1 = 255,255,255 // weiß
[Feld = 8] // Folgehaltestelle DS021 HstIndex4
Feldnummer = 1
XPosition = 83 // horizontal
YPosition = 557 // vertikal
Breite = 500
Hoehe = 39
Fonthoehe = 39
Texttyp = HaltestelleDS021
HstIndex = 4
Textdarstellung = original
Position = links // links
FontIndex = 1 // Arial
Farbe1 = 255,255,255 // weiß
[Feld = 9] // Uhrzeit
Feldnummer = 1
XPosition = 875 // horizontal
YPosition = 14 // vertikal
Breite = 115
Hoehe = 27
Fonthoehe = 27
Texttyp = Uhrzeit
Textdarstellung = original
Position = zentriert // zentriert
FontIndex = 1 // Arial
Farbe1 = 255,255,255 // weiß
[Feld = 100] // Adresse Hardware
XPosition = 50
YPosition = 50
Breite = 1000
Hoehe = 45
Fonthoehe = 45
Texttyp = AdrSchalter
StatischerText = "Adress-Schalter = "
Position = 4 // links
FontIndex = 1 // Arial
Farbe1 = 249, 41, 51 // rot
[Feld = 101] // Testausgaben Adresse Software
XPosition = 50
YPosition = 100
Breite = 1000
Hoehe = 45
Fonthoehe = 45
Texttyp = Adresse
StatischerText = "IBIS-Adresse = "
Position = 4 // links
FontIndex = 1 // Arial
Farbe1 = 0, 0, 0 // schwarz
[Feld = 102] // Firmware
XPosition = 50
YPosition = 150
Breite = 1000
Hoehe = 45
Fonthoehe = 45
Texttyp = Infoexe
StatischerText = "Infoexe = "
Position = 4 // links
FontIndex = 1 // Arial
Farbe1 = 0, 0, 0 // schwarz
[Feld = 103] // Kernel
XPosition = 50
YPosition = 200
Breite = 1000
Hoehe = 45
Fonthoehe = 45
Texttyp = KernelNr
StatischerText = "Kernel-Nr = "
Position = 4 // links
FontIndex = 1 // Arial
Farbe1 = 0,200, 0 // gruen
[Feld = 104] // Kundenname aus lleinfo.cfg
XPosition = 50
YPosition = 350
Breite = 1000
Hoehe = 45
Fonthoehe = 45
Texttyp = Name
StatischerText = "Kunde = "
Position = 4 // links
FontIndex = 1 // Arial
Farbe1 = 100,120,250 // blau
[Feld = 105] // Ort aus lleinfo.cfg
XPosition = 50
YPosition = 400
Breite = 1000
Hoehe = 45
Fonthoehe = 45
Texttyp = Ort
StatischerText = "Ort = "
Position = 4 // links
FontIndex = 1 // Arial
Farbe1 = 0, 0, 0 // schwarz
[Feld = 106] // Fahrzeug aus lleinfo.cfg
XPosition = 50
YPosition = 450
Breite = 1000
Hoehe = 45
Fonthoehe = 45
Texttyp = Fahrzeug
StatischerText = "Fahrzeug = "
Position = 4 // links
FontIndex = 1 // Arial
Farbe1 = 0, 0, 0 // schwarz
[Feld = 107] // CFG-Version der lleinfo.cfg
XPosition = 50
YPosition = 500
Breite = 1000
Hoehe = 45
Fonthoehe = 45
Texttyp = CfgVersion
StatischerText = "Cfg-Version = "
Position = 4 // links
FontIndex = 1 // Arial
Farbe1 = 0, 0, 0 // schwarz
[Feld = 108] // CFG-Datum aus lleinfo.cfg
XPosition = 50
YPosition = 550
Breite = 1000
Hoehe = 45
Fonthoehe = 45
Texttyp = CfgDatum
StatischerText = "Cfg-Datum = "
Position = 4 // links
FontIndex = 1 // Arial
Farbe1 = 0, 0, 0 // schwarz
[Feld = 109] // Kommentar
XPosition = 50
YPosition = 600
Breite = 1000
Hoehe = 45
Fonthoehe = 45
Texttyp = Kommentar
StatischerText = ""
Position = 4 // links
FontIndex = 1 // Arial
Farbe1 = 0, 0, 0 // schwarz
[Feld = 110] // InfoTedVersion
XPosition = 50
YPosition = 650
Breite = 1000
Hoehe = 45
Fonthoehe = 45
Texttyp = InfoTedVersion
StatischerText = ""
Position = 4 // links
FontIndex = 1 // Arial
Farbe1 = 0, 0, 0 // schwarz
[LinienUmsetzung]
// l-Tele lE-Tele l-Tele lE-Tele
// von bis von bis Text Pos Lng Pos Lng
// LNR = 0, 999, 11, 11, "P+R", 0, 0, 0, 0 // Park & Ride
// LNR = 0, 999, 12, 12, "DB", 0, 0, 0, 0 // DB-Logo
// LNR = 0, 999, 13, 13, "/", 0, 0, 0, 0 // Flugzeug
// LNR = 0, 999, 14, 14, "SEV", 0, 0, 0, 0 // S-Bahn
// LNR = 0, 999, 15, 15, "/", 0, 0, 0, 0 // Hänsel und Gretel
// LNR = 0, 999, 16, 16, "/", 0, 0, 0, 0 // Pause
// LNR = 0, 999, 17, 17, "D", 0, 0, 0, 0 // Dienstfahrt
// LNR = 0, 999, 18, 18, "E", 0, 0, 0, 0 // Einsatzwagen
// LNR = 0, 999, 19, 19, "S", 0, 0, 0, 0 // Sonderfahrt
// LNR = 0, 999, 20, 20, "SEV", 0, 0, 0, 0 // Schienenersatzverkehr
// LNR = 0, 999, 22, 22, "", 0, 0, 0, 0 // Bus
// LNR = 0, 999, 25, 25, "V", 0, 0, 0, 0 // Verstärkerwagen
// LNR = 0, 999, 26, 26, "/", 0, 0, 0, 0 // Werkstattschlüssel
// LNR = 1, 9, 27, 27, "S0", 1, 1, 0, 0 // S-Bahn + 00
// LNR = 10, 99, 27, 27, "S00", 1, 2, 0, 0 // S-Bahn + 00
// LNR = 100, 999, 27, 27, "S00", 1, 2, 0, 0 // S-Bahn + 00
// LNR = 0, 999, 33, 33, "P+R", 0, 0, 0, 0 // Park & Ride
// LNR = 1, 9, 34, 34, "N0", 1, 1, 0, 0 // N + 000
// LNR = 10, 99, 34, 34, "N00", 1, 2, 0, 0 // N + 000
// LNR = 100, 999, 34, 34, "N000", 1, 3, 0, 0 // N + 000
// LNR = 1, 9, 58, 58, "RB0", 1, 1, 0, 0 // RegionalBahn + 00
// LNR = 10, 99, 58, 58, "RB00", 2, 2, 0, 0 // RegionalBahn + 00
// LNR = 100, 999, 58, 58, "RB00", 2, 2, 0, 0 // RegionalBahn + 00
// LNR = 1, 9, 59, 59, "RE0", 1, 1, 0, 0 // RegionalExpress + 00
// LNR = 10, 99, 59, 59, "RE00", 2, 2, 0, 0 // RegionalExpress + 00
// LNR = 100, 999, 59, 59, "RE00", 2, 2, 0, 0 // RegionalExpress + 00
// LNR = 0, 999, 61, 61, "D", 0, 0, 0, 0 // Dienstfahrt
// LNR = 0, 999, 62, 62, "E", 0, 0, 0, 0 // Einsatzwagen
// LNR = 0, 999, 63, 63, "S", 0, 0, 0, 0 // Sonderfahrt
// LNR = 0, 999, 68, 68, "RE", 0, 0, 0, 0 // RE
// LNR = 0, 999, 69, 69, "RB", 0, 0, 0, 0 // RB
// LNR = 0, 999, 70, 70, "AST", 0, 0, 0, 0 // AST
// LNR = 0, 999, 71, 71, "SEV", 0, 0, 0, 0 // SEV
// LNR = 0, 999, 72, 72, "", 0, 0, 0, 0 // Symbol Pfeil unten
// LNR = 0, 999, 73, 73, "", 0, 0, 0, 0 // Symbol Pfeil rechts unten
// LNR = 0, 999, 74, 74, "", 0, 0, 0, 0 // Fußball
// LNR = 0, 999, 75, 75, "", 0, 0, 0, 0 // Fußballspieler
// LNR = 0, 999, 76, 76, "", 0, 0, 0, 0 // Pferdekopf
// LNR = 0, 999, 77, 77, "TRAM", 0, 0, 0, 0 // Straßenbahn
// LNR = 0, 999, 78, 78, " ", 0, 0, 0, 0 // Smiley
// LNR = 0, 999, 79, 79, "", 0, 0, 0, 0 // Schneeflocke
// LNR = 0, 999, 80, 80, "", 0, 0, 0, 0 // Pixelraster 1
// LNR = 0, 999, 81, 81, "SEV", 0, 0, 0, 0 // Lokomotive
// LNR = 0, 999, 82, 82, "", 0, 0, 0, 0 // Tannenbaum
// LNR = 0, 999, 83, 83, "*", 0, 0, 0, 0 // Stern
// LNR = 0, 999, 84, 84, "", 0, 0, 0, 0 // Rollstuhl
// LNR = 0, 999, 85, 85, "", 0, 0, 0, 0 // Musiknoten
// LNR = 0, 999, 86, 86, "", 0, 0, 0, 0 // Koffer
// LNR = 0, 999, 87, 87, "", 0, 0, 0, 0 // Pixelraster 2
// LNR = 0, 999, 88, 88, "", 0, 0, 0, 0 // Pixelraster 3
// LNR = 0, 999, 89, 89, "/", 0, 0, 0, 0 // freaksbus
// LNR = 0, 999, 90, 90, "", 0, 0, 0, 0 // schwarz
// LNR = 0, 999, 91, 91, "", 0, 0, 0, 0 // Anschluss
// LNR = 0, 0, 0, 99, "", 0, 0, 0, 0 // Keine Linie
// LNR = 1, 9, 0, 99, "0", 0, 1, 0, 0 // 1-9
// LNR = 10, 99, 0, 99, "00", 0, 2, 0, 0 // 10-99
// LNR = 100, 999, 0, 99, "000", 0, 3, 0, 0 // 100-999
[Zeichenumsetzung]
// Ersetze = "*", " "
// Eingabe = "*", " "
// Zeichen = "*", " "
[Textumsetzung]
// Text = "", ""
[IBISTelegramme]
// DS000 ist Dummy-Datendatz (existiert nicht)
// bedeutet also bei Antworttelegramm *keine Antwort*
// Aufruf Ein Typ Res1 Res2 Res3 Antwort
IbisDS = DS001, 1, 1, 0, 0, 0, DS000 // lZZZ Linie
IbisDS = DS001a, 1, 1, 0, 0, 0, DS000 // lEZZ Linie-E
IbisDS = DS003, 1, 1, 0, 0, 0, DS000 // zZZZ Ziel-Nr.
IbisDS = DS003a, 1, 1, 0, 0, 0, DS000 // zAHHnC Zieltext
IbisDS = DS003c, 1, 1, 0, 0, 0, DS000 // zIHnC Nächste Haltestelle
IbisDS = DS005, 1, 1, 0, 0, 0, DS000 // u4Z Uhrzeit
IbisDS = DS006, 1, 1, 0, 0, 0, DS000 // d5Z Datum
IbisDS = DS010, 1, 111, 0, 0, 0, DS000 // xSZZZ Haltestellen-Nr. (Ansage)
IbisDS = DS010b, 1, 111, 0, 0, 0, DS000 // xIZZ Position im Verlauf
IbisDS = DS020, 1, 1, 0, 0, 0, DS120 // aH Statusanfrage
IbisDS = DS021aAZiel, 1, 1, 0, 0, 0, DS000 // aAHnC Zieltext Außenanzeige
IbisDS = DS021L, 1, 1, 0, 0, 0, DS120 // aL... Verlauf
IbisDS = DS021X, 1, 111, 0, 99, 0, DS120 // aXAS... Verlauf
IbisDS = DS036, 1, 1, 0, 0, 0, DS000 // hP4Z Ansage-Nr.
[Anzeigefelder]
// Nr XPosition YPosition Breite Hoehe
Feld = 1, 0, 0, 1440, 900
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 25 Oct. 2023 15:51
|
Kleiner Nachtrag: Sogar Werbebilder laufen. Weiß jemand, ob und wie man dazu auch Videos mit raufbringen kann? Habs versucht, aber da kommt einfach nichts. Aber das ist nebensächlich, IBIS wäre da schon wichtiger :D
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 25 Oct. 2023 16:51
|
Datensatz bei Monitoren soll so ein Spezialfall sein.
Bei den einen Monitor kann es funktionieren während bei den nächsten Monitor mit der gleichen Konfiguration nicht funktioniert.
Wie sieht es aus wenn Du folgendes einfügst:
[IBISSystem]
Steuergeraet = AEG
DataSource = extern
TimeOutEnable = aus
StatusZeit = 0
Hatte ich zumindest aus einen älteren LAWO Dokumentation aufgeschnappt der zufälligerweise vom örtlichen kommunalen Betrieb beinhaltet. Ob es funktioniert kann ich nicht sagen.
---
Filme müsste mit der Dateiendung *.mov *.mpeg und *.avi funktionieren.
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 25 Oct. 2023 17:18
|
Also das mit dem IBISsystem.. keine Fehler, aber hilft nicht. Die leeren Felder bleiben leer. Zu den Videos. Es klappt tatsächlich. Wird mittig angezeigt und passt überhaupt nicht. Ich vermute mal:
[Feld = 9] // Werbung
XPosition = 577
YPosition = 609
Breite = 863
Hoehe = 291
Feldnummer = 1
Texttyp = Bilder // Werbung
dass ich da bei "Texttyp = Video" oder so machen kann?
Geändert von JuliusGTV am 25.Oct.2023 17:19
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 25 Oct. 2023 17:38
|
Für "Video" wird zumindest folgendes in der Dokumentation geschrieben "Ausgabe einer Video-Capture-Karte".
Dann gäbe es noch die Option als "Film" einzutragen.
Allerdings wenn mit "Bilder" das Video abspielen funktioniert, so sollte man schauen das die Videodateien auch den richtigen Bildgröße hat.
Mitunter kann es im InfoTed liegen das die Platzierung auf 0 oder 5 steht?
Die Platzierung kann anhand des Schema des Ziffernblock vorgenommen werden.
1 Unten Links
7 Oben Links
5 Zentriert Mittig
3 Unten Rechts etc.
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 25 Oct. 2023 17:40
|
Ah ok, Die Auflösung war schon darauf angepasst. Aber ich hab jetzt ein anderes genommen, welches Vollbild läuft. Das läuft soweit super. Damit fehlt nur noch Ibis...
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 26 Oct. 2023 09:53
|
Wie sieht es aus wenn Du bei [LinienUmsetzung] folgendes einfügst bzw. Die // weglässt
LNR = 0, 0, 0, 99, "", 0, 0, 0, 0 // Keine Linie
LNR = 1, 9, 0, 99, "0", 0, 1, 0, 0 // 1-9
LNR = 10, 99, 0, 99, "00", 0, 2, 0, 0 // 10-99
LNR = 100, 999, 0, 99, "000", 0, 3, 0, 0 // 100-999
Wenn [Textumsetzung] [Zeichenumsetzung] und [Ansage] nicht bzw. vorerst nicht in Benutzung ist mal die Einträge samt den Präfix [Textumsetzung] [Zeichenumsetzung] und [Ansage] entfernen.
Vielleicht versucht der Monitor anhand der (nicht) existierende Angaben irgendwas zu ersetzen, was nicht funktioniert, und zeigt deswegen auch nichts an.
So meine Theorie.
Mich wundert zudem auch, warum bei Uhrzeitformat für 2 Stellige Stunden eingestellt ist, allerdings am Monitor die Stundenangabe nur einstellig ist.
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 26 Oct. 2023 10:07
|
Danke für die Rückmeldung. Ich teste das heute abend sofort aus.
Das mit der Uhrzeit kann ich erklären. Der Code ist meiner. Das Bild jedoch, wurde zu einem Zeitpunkt gemacht, wo eine andere Konfig drauf war. Bei meiner stand 00:00 da.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 27 Oct. 2023 16:50
|
JuliusGTV:
Das mit der Uhrzeit kann ich erklären. Der Code ist meiner. Das Bild jedoch, wurde zu einem Zeitpunkt gemacht, wo eine andere Konfig drauf war. Bei meiner stand 00:00 da.
Ja gut das erklärt es zumindest.
Bleibt nur zu hoffen das die Haltestellen angezeigt werden und die Uhrzeit.
Mir kam zwar noch die Gedanke das unter [Anzeige] noch SeriellProtokoll = IBIS eingefügt werden kann, aber da es zumindest auf den Statusabfrage einen Antwort bekommst wäre dies auf dem ersten Blick sinnlos.
Für die Diagnoseausgabe hast Du zusätzlich noch mit Linie 999 angegeben.
Reagiert es zumindest darauf?
Da DS001 definiert wurde und diese auch keine Adressierung benötigt sollte es eigentlich funktionieren.
Außerdem was mir aufgefallen ist das für die nächste Haltestelle der DS009 benutzt wird.
Allerdings fehlt dazu der IBIS Eintrag.
IbisDS = DS009, 1, 1, 0, 0, 0, DS000 // v Innenanzeige
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 28 Oct. 2023 20:19
|
Moin,
endlich habe ich die Zeit gehabt, eure Vorschläge zu testen. Leider nun die Ernüchternde Nachricht: Genau wie vorher. Nur die Liniennummer ist jetzt "weg", anstatt der 0, nachdem ich die beiden Schrägstriche vor der liniennummer umsetzung gelöscht hsbe. Er reagiert auf nichts. Wenn ich, egal was, über IBISUtility sende, kommt nach den Typischen out-> zeugs immer:
in-> a0
als reaktion.
Bei Winibis gibts keine Antwort.
Auch die 999 für Diagnose tut gar nichts.
Zur Erklärung: Ich hatte einen 18,5" Monitor. Der war aber am Rechner defekt (bleibt weiß) und der 24VDC/5VDC Wandler ist auch hin. -> keine 5V.
Nun habe ich den hier bekommen. Der sollte laufen, nur nach einer neuen Konfig hat er nichts mehr angenommen. (Er kannte sich aber auch nicht damit aus), daher habe ich den etwas günstiger bekommen. Ich habe ihn mal aufgemacht.
Die LED, dass IBIS angeschlossen ist, leuchtet. Die LED, wenn Daten über IBIS kommen, blinken. Also soweit sieht alles normal aus.
Geändert von JuliusGTV am 28.Oct.2023 21:10
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 29 Oct. 2023 08:36
|
Der IBIS-Bus scheint ja zu funktionieren wenn Du eine Statusantwort bekommst.
Es scheint allerdings irgendwo Probleme zu geben mit der Auswertung der Telegramm als wüsste es nichts mit den Inhalt anzufangen.
Wäre da nicht die Problematik mit der Linie sowohl die Uhrzeit, dann hätte ich eher auf die Adresse geschätzt, aber diese Idee können wir vorerst verwerfen.
Wenn ich, egal was, über IBISUtility sende, kommt nach den Typischen out-> zeugs immer:
Lediglich auf Telegramme die mit DS120 definiert wurde oder bei alle Telegramme?
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 29 Oct. 2023 12:07
|
DS120? Nein, das sende ich gar nicht. Ka ob IbisUtility das alleine macht. Die Antwort kommt immer.
Bei winibis könnte ich das ja mal aktivieren, da kommt ja keine Antwort. Ich kann ja heute abend mal reinschreiben, was ich schicke.
Weißt du vllt was der Status a0 bedeuten sollte? Ich kann ja mal meine LawoLVA anschließen und gucken, was die Antwortet.
Das ist jetzt mein 3. Monitor der nicht das tut was er soll. Bald verzweifel ich daran noch😂😭 Ich hab wohl Pech, soll wohl sein😅
Bei ebay gibt‘s gerade n schönen. 21,5", neu, aber leider für 2000.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 29 Oct. 2023 12:18
|
DS120 ist das Antworttelegramm die der Anzeigerechner sendet. Also dein -> a0
a0 als Antwort bedeutet nix anderes das der Anzeigerechner einwandfrei funktioniert.
Glaube man kann noch weitere Monitore kaufen die man will, aber es wird wohl ein Haken mit der Konfiguration geben wenn die Konfiguration vom Vorbesitzer einwandfrei funktionierte.
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 29 Oct. 2023 20:33
|
Ahh ok, dann habe ich das falsch interpretiert.
Ich habe eben weitere Test mit Ibisutility und Winibis gemacht. Das a0 kommt NUR dann, wenn ich DS021A sende. Bei keiner anderen, egal ob 001,003c,003a,021,010b,009 etc. nur DS021a.
EDIT: Ahja... so ist es ja auch Konfiguriert xD
Die direkte Anfrage über DS020 wird auch sofort mit a0 beantwortet
Also nochmal weitere Tests: Fast alles der Konfig als Fehler eliminieren und nur DS001 drin haben. Ergebnis? Eig immer noch nicht viel. Merkwürdig nur, er Antworter (trotz gelöschter Zeile) immernoch auf DS021a bspw., aber trotz hinzugefügter Anweisung zum Antworten auf die Liniennummer, ignoriert er dies. Keine Rückmeldung.
Geändert von JuliusGTV am 30.Oct.2023 10:47
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 31 Oct. 2023 19:13
|
luckysunyblue:
Filme müsste mit der Dateiendung *.mov *.mpeg und *.avi funktionieren.
Diese Aussage ist gefährlich pauschal.... es kommt bei LAWO Monitoren ganz genau auf Codecs etc an, dass die laufen. Die Endung alleine sagt dazu gar nichts aus...
|
|
| |
Beitragsbewertung:
|
Jens-MuM
Senator
548 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 31 Oct. 2023 19:19
|
JuliusGTV:
Ergebnis? Eig immer noch nicht viel. Merkwürdig nur, er Antworter (trotz gelöschter Zeile) immernoch auf DS021a bspw., aber trotz hinzugefügter Anweisung zum Antworten auf die Liniennummer, ignoriert er dies. Keine Rückmeldung.
Die Antwort liegt im System IBIS. Die Liniennummer ist ein nicht adressiertes Telegramm. Deswegen geht da auch keine Antwort. Würden ja dann zig Geräte gleichzeitig antworten wollen. Die Antwort DS 120 geht nur bei adressierten Telegrammen wie dem DS21 in allen Varianten und einigen anderen...
Wenn aber ein Telegramm wie die Liniennummer gar nicht ankommt, und angezeigt wird, würde ich mir Gedanken über die IBIS-Sendeleitung machen, oder schauen, ob das Telegramm wirklich in der Konfig aktiv ist...
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 31 Oct. 2023 19:46
|
Jens-MuM:
...das Telegramm wirklich in der Konfig aktiv ist...
Und wie erkennt man ob es in der Konfig aktiv ist?
Schließlich wird u.a. DS001 sowie DS001a als [IBISTelegramme] aufgeführt.
Oder muss zusätzlich noch unter [Anzeige] LinienTeleVariante = lTele eingetragen werden?
Das mit der Sendeleitung kann ein Indiz sein warum es nicht reagiert.
Wird DS120 auch gesendet ohne Datensatz Empfang?
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 01 Nov. 2023 07:28
|
Vielleicht hilft ja die Information, dass dies ein Monitor der VGF Frankfurt ist.
Danke, das mit DS001 macht natürlich Sinn.
Die LinienTeleVariante kann ich ja mal nachher da noch reinsetzen und mal testen.
Ich kann die Leitung nachher gerne nochmal prüfen, aber die sollte eigentlich funktionieren. Die Antwort kommt nur dann, wenn ich auch was sende. Ansonsten kommt da nichts.
Zu den Videos: nein, alles gut. Die Videos laufen mit den Endungen wirklich super und absolut problemlos. Das Problem war da möglicherweise auch weniger der Monitor, als InfoTed selber. Er hat die Videos nicht übernommen und keine Details angezeigt. (Da steht jetzt auch nur sowas wie keine Infos, aber vorher stand da nichts)
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 01 Nov. 2023 17:22
|
Zu den Videos: nein, alles gut. Die Videos laufen mit den Endungen wirklich super und absolut problemlos.
Trotzdem sollte auf die verwendete Codecs geachtet werden.
Heutzutage achtet da man nicht mehr drauf, aber früher wurden Videos nicht abgespielt weil entsprechend Codec gefehlt hatte.
Ich kann die Leitung nachher gerne nochmal prüfen, aber die sollte eigentlich funktionieren. Die Antwort kommt nur dann, wenn ich auch was sende. Ansonsten kommt da nichts.
Überprüfen schadet nicht.
Hat es bei der vorherige (vom vorherigen Besitzer) geladene Konfiguration sonst funktioniert?
Wenn ich das soweit aus anderen Threads verstanden habe, so wird mit DS021a (aL) samt dazugehörigen Nummer der Monitor mit Haltestellendaten gefüttert und mittels DS010/010b fortgeschaltet.
Dazu hatte der User Tatrafan folgendes geschrieben im Thread ISA Linienverlaufsanzeige SVM001 in Betrieb nehmen?:
Tatrafan:
Hi,
du kannst mal Folgendes versuchen:
Setze im Ibisutility die Haken bei Liniennummer und weiter unten bei LVA. Bei diesem Reiter auch den Haken bei "Weiterschalten" setzen. Dann sendest die Liniennummer als DS001 und unten im LVA-Feld beim Datensatz DS021a irgendeinen Text, sodass der Index von 1 zu 2 springt. Jetzt wechselst du den Datensatz der LVA auf DS010 und stellst von "normal" auf "ab" um und lässt den Haltestellenindex von 2 nach 1 laufen. Jetzt wieder zurück zum DS021a und jetzt kannst du testweise den Index, durch senden von Wörtern(Haltestellen), langsam hochlaufen. Irgendwann sollten die Haltestellen auftauchen. Spätestens wenn du Index 98-99 (bei 99 nochmal senden drücken) geschickt hast, sollte das Ziel erscheinen.
Die Methode ist etwas abstrus, aber bei meiner LVA funktioniert es😉 bei der Adresse der LVA musst du die 8 auswählen, da er die dir ja beim Selbsttest angezeigt hat
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 01 Nov. 2023 21:22
|
Das mit DS021a kenne ich soweit schon, ich habe hier auch eine Linienverlaufsanzeige von Lawo aus Rostock liegen. Mit der habe ich dem netten Winibis Entwickler geholfen, dass jetzt endlich ein Update kam, damit winibis auch mit LVAs läuft.
Zum Thema Konfig von vorher, vielleicht habe ich das mal unklar erzählt:
Ich hab den ja günstiger bekommen. Der Grund dafür war, dass eine Person den hatte (mit funktionierender Konfig) und dann ein Update der Konfig durchgeführt hat. Seit dem hat er gar nicht mehr auf irgendwas über IBIS Reagiert. Er wollte den dann mir übergeben, in der Hoffnung dass ich dann vllt den Fehler lösen kann, da er sich selbst nicht gut genug damit auskennt.
Ich weiß ja nicht ob die VGF Frankfurt da vllt eine besondere Zeile noch benötigt haben.. kennt ihr da vllt einen, der da helfen kann von den Verkehrsbetrieben? Ansonsten, sollte ich dort mal anfragen?
Geändert von JuliusGTV am 1.Nov.2023 21:24
|
|
| |
Beitragsbewertung:
|
Sicma-Control
Bürger
69 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 01 Nov. 2023 21:47
|
Solltest du bei der VGF Anfragen sollen kannst du es eher bei der In-der-City-Bus GmbH oder Transdev Rhein-Main GmbH versuchen.
Die Innenanzeigen stammt aus den Urbino 12ern der 2007er Serie. Zwar war der Erstbesitzer die VGF Frankfurt aber ab 2010 wurde der Bus und Schienenverkehr getrennt und 100% der In-der-City-Bus GmbH übergeben. Optional versuchst du es bei der Transdev Rhein-Main GmbH, da die auch mehrere übernommen hatten.
Einsatzgebiet war dabei von Beginn bis Ausmusterung Frankfurt am Main, verbaute Technik war bis ~2017 INIT Efad Integral und ab 2017 Trapez IBISplus ITT, falls jemand Telegrammspezifisch was mitteilen kann.
Viele Grüße
Sicma-Control
|
|
| |
Beitragsbewertung:
|
JuliusGTV
Gelehrter
179 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 02 Nov. 2023 16:11
|
Moin,
so, ich habe mal meine andere Lawo LVA rangehängt. Auch dort kommt a0 als Antwort. Einziger Unterschied? Sie zeigt auch was an.. also an meinem Verteiler liegts tatsächlich nicht. Ich habe vorhin ein anderes Image noch erhalten, welches definitiv gehen müsste, und ausprobiert. Auch hier keinerlei Reaktion. Ich gehe also erstmal von einem Hardware fehler aus.
|
|
| |
Beitragsbewertung:
|
luckysunyblue
Konsul
1109 Beiträge
|
RE: Lawo Monitor Konfig - Keine Reaktion auf IBIS, 02 Nov. 2023 16:53
|
Wunderbar das der Verteiler funktioniert.
Bevor Du irgendwie neue Konfiguration in den funktionierende Anzeige lädst, solltest vielleicht vorher ein Backup von den verbauten Festplatte machen sofern es möglich ist.
Bei der ex. VGF Anzeige ist es erstmal fraglich was da Hardwareseitig defekt sein könnte.
Jetzt ist halt die Frage, ob man die Sicherungskopie von der funktionierende Anzeige auf die Festplatte im defekte Anzeige aufspielen kann (so gesehen klonen), um zumindest ein Softwarefehler ausschließen zu können.
|
|
| |
Beitragsbewertung:
|
|
|
|
